SMARTSCAN
S系列保全用感測光幕
專用於居家安全防護或工廠廠區監控，人
員進出偵測用途的感測光幕，適合安裝 於
室內、外窗戶、陽台通道、閣樓天窗等出
入口處所，外型美觀精巧，易於搭配 建築
外觀，易適合安裝於空間狹窄的環境。
★應用領域
•居家安全必備
•鋁擠型本體防撞
•防破壞、抗干擾
•可客製化尺寸
★特性
●符合CE LVD指令要求;無安全分類
●解析度:190mm
●偵測長度:180 ~ 1260 mm
●偵測距離:0.5~5M(弱)、5~10 M(中)、
10~15M(強)
●從-10°C~+50°C的工作環境溫度
●防護等級IP66，適用於室內、外安裝。

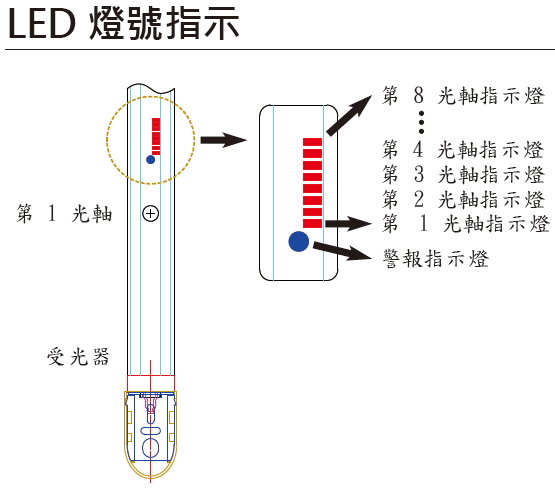

●內建紅外線光軸校正及警示用LED與蜂鳴器。
●投光器具備三段紅外線發射強度設定，
可依實際安裝跨距選擇適當的發射強度。
●產品本體組成，採用防破壞設計。鋁擠
型結構堅固防撞。
●光軸間距有標準款S系列及光軸可任意設定
之SD系列(≧125mm，客製化特規品)。SC系
列(光軸交叉掃描模式，客製化特規品)

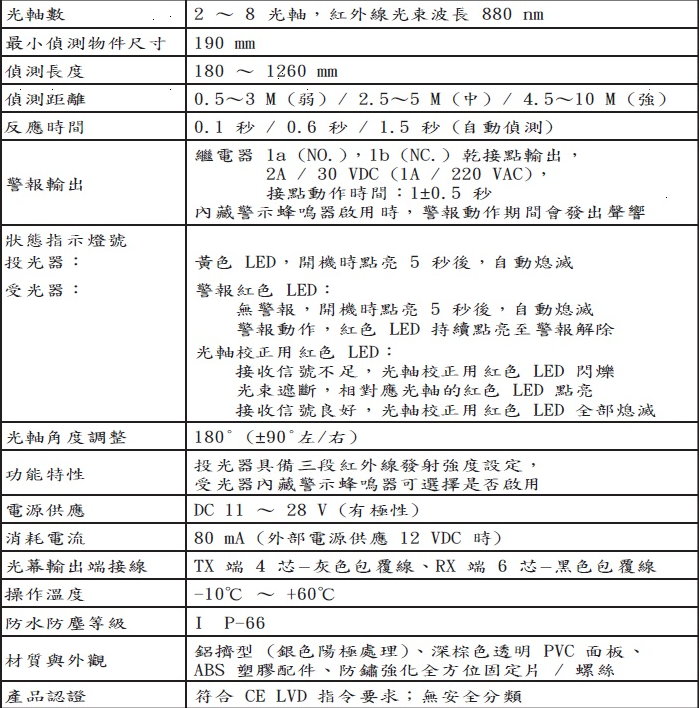

★技術資料

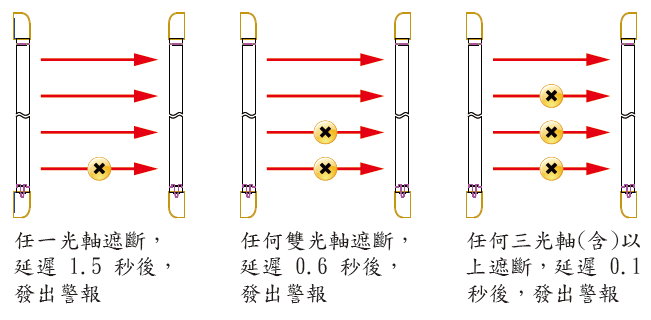

遮光反應時間(自動偵測)

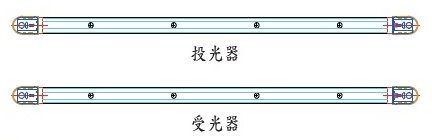

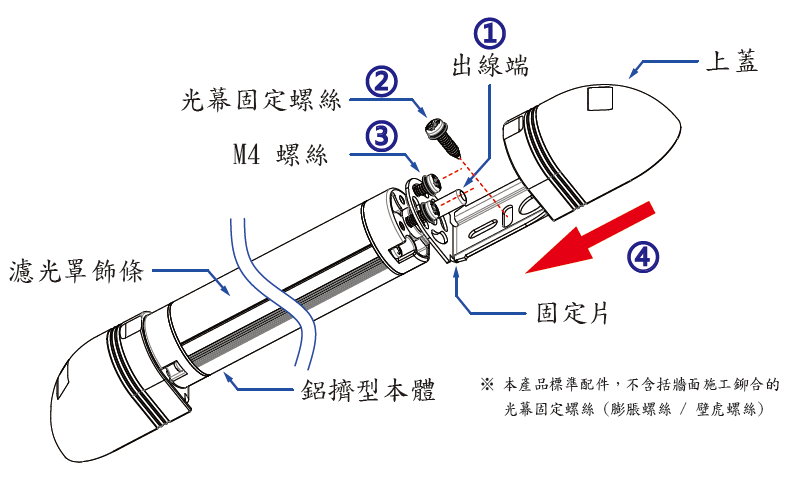

各部位名稱、規格及附屬配件
1.投光器與受光器分別正確配接線路。
2.使用螺絲將產品固定片支架固定於安裝牆面上,投光器與受光器的安裝高度要相同。
3.調整投光器與受光器的光軸對照角度一致後,將上下兩側固定片的M4螺絲分別緊固鎖附。
4.將投光器與受光器兩端的上蓋沿固定片導槽推送至定位固定。

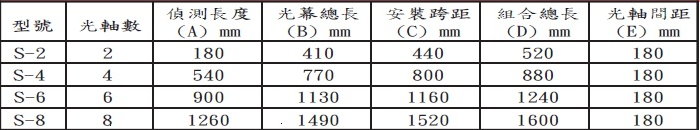

★型號規格

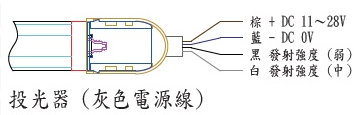

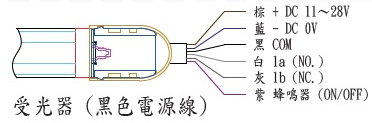

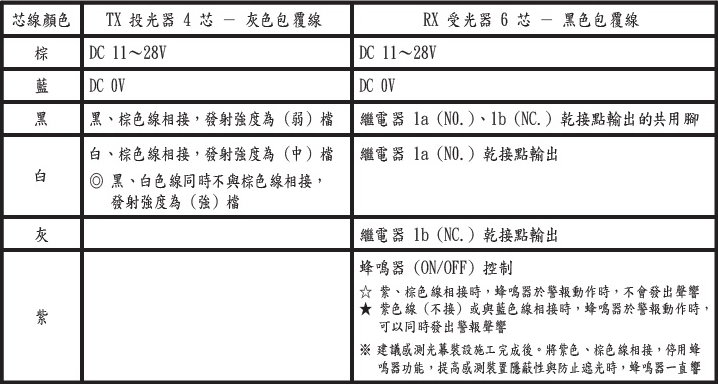

★配線圖
S系列保全用感測光幕型錄
