TEND 天得T2系列22/25mm照光二點式按鈕T2IT
本系列控制器材，上部與接點座部分分離，
除二點式按鈕、及二點式照光按鈕外(IP40)，
全系列保護結構造皆為IP65(IEC144)，可防水
、防油、防塵、適用於較惡劣環境。

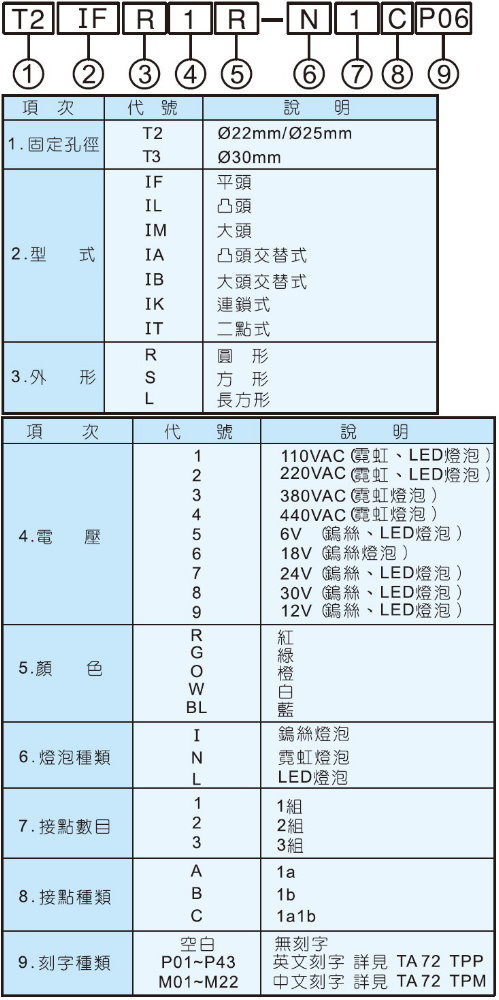

★型號說明
1.方型系列固定孔徑只有22mm/25mm。
2.二點式照光按鈕為長方形。

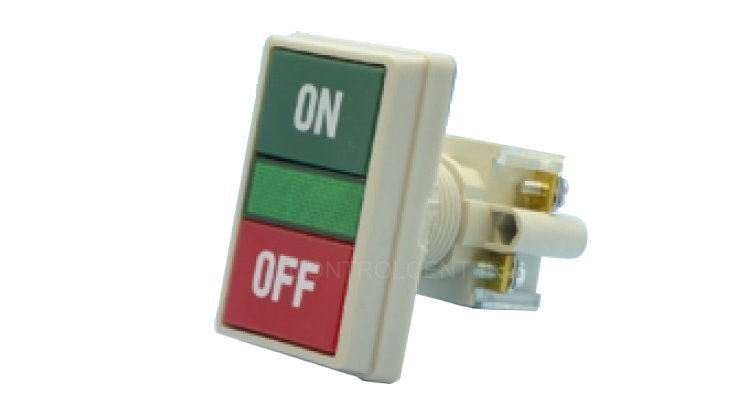

★商品形狀
圓型
★裝配孔徑與距離
φ22/φ25/φ30系列

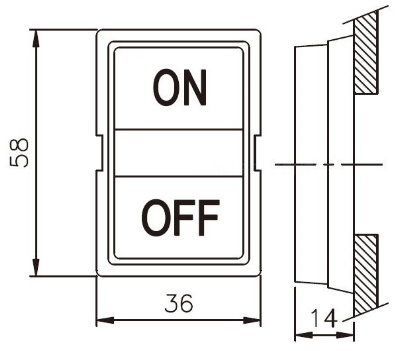

★尺寸說明
所有尺寸均為mm
★上部之裝配
★接點座之裝配
當上座固定後，將接點座依一大一小固定塊
之相對位置，插入上座再依CLOSE之箭頭方
向旋轉，即可固定，拆卸時依OPEN之箭頭"
方向旋轉，即可分離。
★文字與符號之標示
透明印刷紙片
★燈泡替換方式
以T2-A燈泡取卸器插入燈泡，順時針方向
旋轉可將燈泡固定，反時針方向旋轉可將
燈泡取下。
★φ22mm/φ25mm系列尺寸與構造完全相同，
由一共用之固定圈固定之。
★φ30系列裝配方法
★接點額定值
★特性

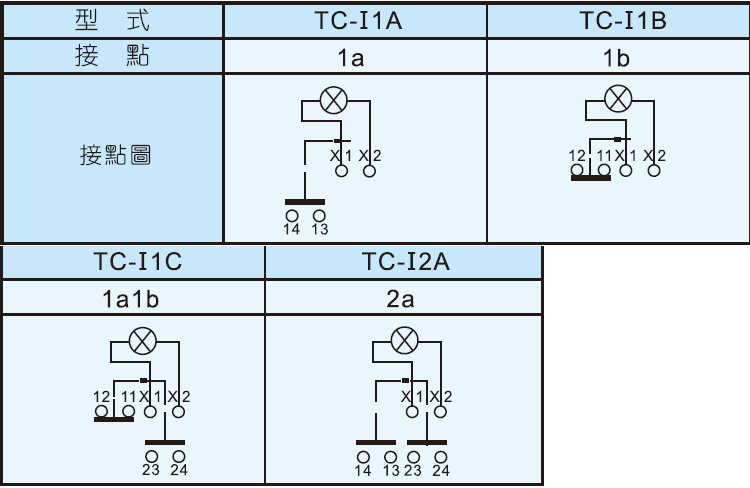

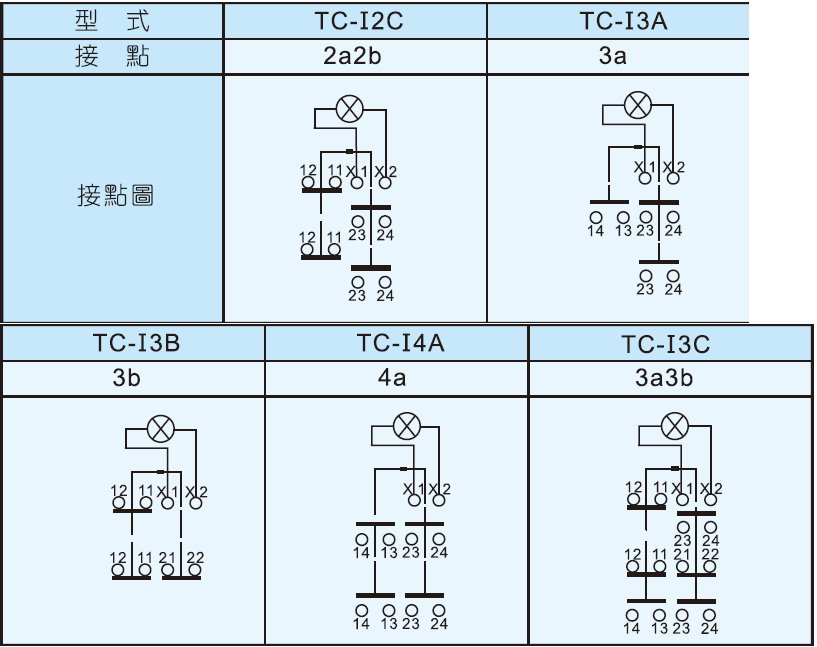

★標準接點座接點圖
