TEND 天得TN3系列30mm按拉式開關TN3BP
本系列控制器材，上部與接點座部分可分離，
除二點式按鈕、及二點式照光按鈕外(IP40)，
全系列保護結構造皆為IP65(IEC144)，可防水
、防油、防塵、適用於較惡劣環境。
本系列控制器材UL認證產品外觀全為灰色，
無UL認證上部為灰色，下部為黑色。

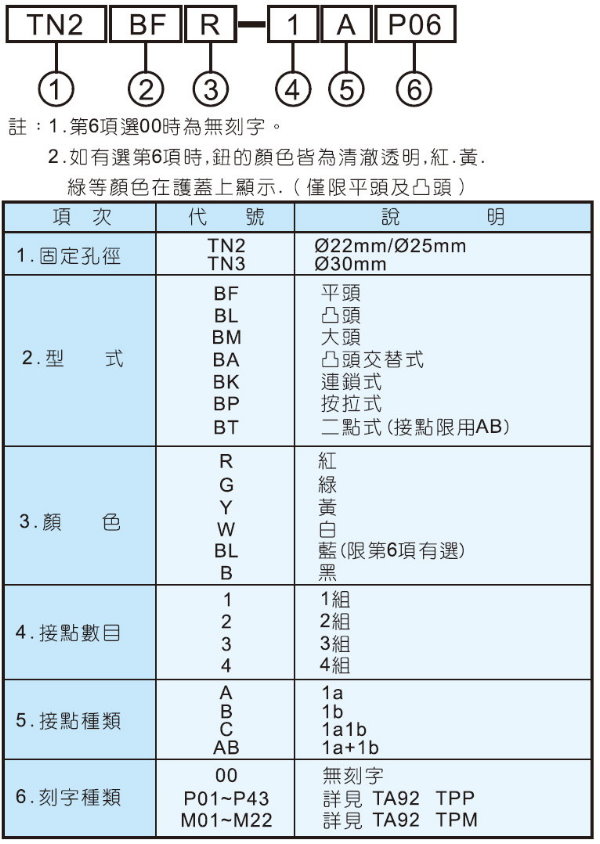

★型號說明

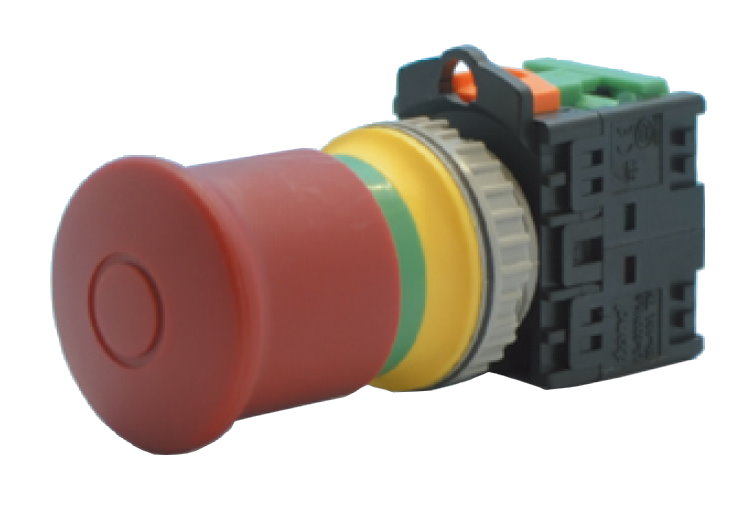

★商品形狀
★按鈕開關組立圖
★特性
本系列開關為三段可拆組式開關，分為上座、
固定座、接點座三部分。
-上座與固定座之裝卸(如圖下)
裝配：固定座橙色滑塊之PUSH↓對準上座
螺牙溝槽壓入，即可固定。
拆卸：以手或以起子(螺絲刀)插入橙色滑塊
上端之圓孔內，下壓橙色滑塊即可拆卸。
-固定座與接點做之裝卸(如圖下)
裝配：固定座上凸出之固定塊對準接點座之
固定孔推入，即可固定。
拆卸：以一字起子(螺絲刀)，分別插入接點
座之凸塊往上撬起，即可拆卸。
★裝配孔徑與距離
φ22/φ25/φ30系列

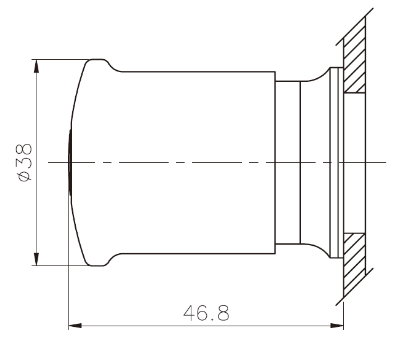

★尺寸說明
所有尺寸均為mm
★上部之裝配
上座與橡膠圈置於盤面，插入孔徑，止動環置
於盤內對準上座與固定盤面之溝槽迫緊，再將
固定圈鎖緊即可。

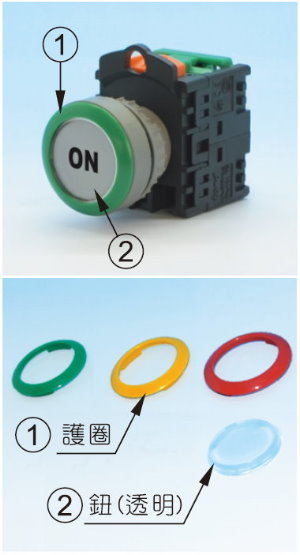

★文字與符號之標示
透明印刷紙片
★燈泡替換方式
以T2-A燈泡取卸器插入燈泡，順時針方向
旋轉可將燈泡固定，反時針方向旋轉可將
燈泡取下。
★φ22mm/φ25mm系列尺寸與構造完全相同，
由一共用之固定圈固定之。
★φ30系列裝配方法
★接點額定值
★特性

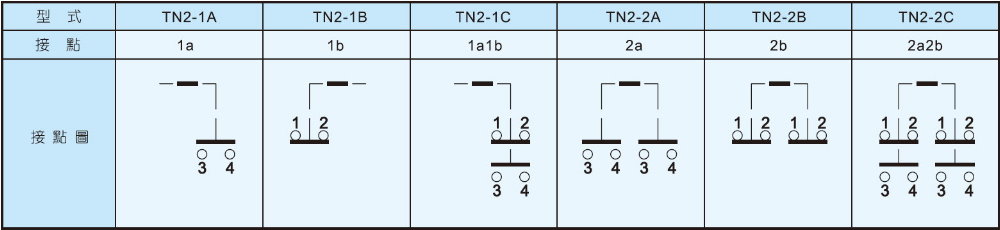

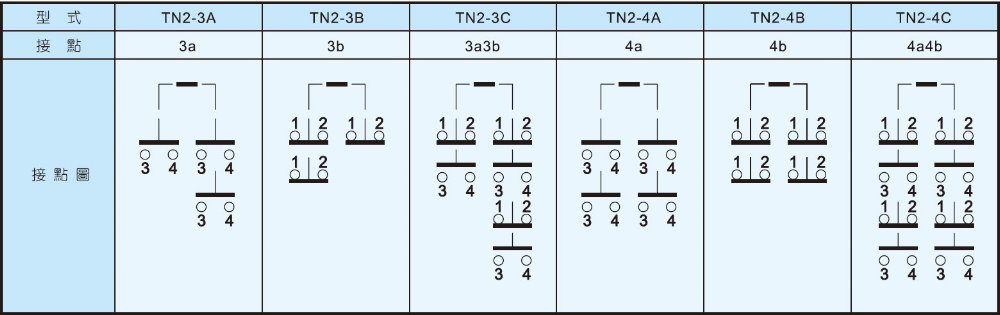

★標準接點座接點圖
TEND 天得TＮ2系列按鈕開關
