TEND天得集合式指式燈

TEND天得集合式指式燈

★採用超高亮度元件(LED燈泡)。
 可視性能好,安全性高!

•4種照光面可供選擇，結構緊湊的組合式指示燈。
•採用超高亮度發光元件(LED燈泡)。
•採用跨接端子結構不僅大幅度減少接線工序，
無且得以實現端子蓋與主體的一體化,以及防止
螺絲脫落結構。
•採用附帶絕緣套的跨接端子，無需觸電預防套。
•文字標識操作簡單，附帶可及時對應顯示内容
需立刻更改的文字記名膜。(僅限S型)

★結構圖*機種一覽

★型號說明

★LED燈泡型號說明

★燈泡外觀尺寸

★窗外轉換

★燈泡規格

★燈泡特性

★訂購說明

請用參考型號說明並提供型號下單
窗格計算方法
窗格均以S型30*30mm為標準
S、H、V、L型請換算成S型尺寸後計算窗格數量。

★計算

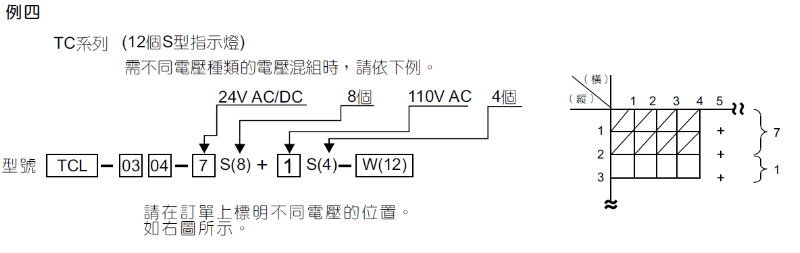

★選型示例 窗格數及色板的指定方法

★外型尺寸*面板尺寸

★外形尺寸圖

★使用方法

★面板

★配件

•跨接端子

•固定件

•跨接線使用範例

★指示燈窗口的安裝與拆卸方法

•安裝方法
安裝指示燈窗口時，請將反射鏡上的固定
卡勾與燈座上的長方形槽同一方向，再將
指示燈窗口按下。

•拆卸方法
拆卸指示燈窗口時，請將小型一字型螺絲起子
的前端插入燈罩架下槽內，然後輕輕撬開即可。
請切勿在燈罩架的固定卡鉤的一端被按住的狀
態下，強形撬卸另一側。以免損壞固定卡鉤。

★燈罩•乳白色•燈罩架的拆卸及安裝方法

•拆卸方法
因燈罩設有固定用咬合槽，按下方圖面所示，向
外拉燈罩框的同時也向外推即可拆下燈罩、乳白
色板及色板。
或用一字形螺絲起子插入燈罩咬合槽側面的槽內
，輕輕撬開即可拆下。因燈罩咬合槽有方向性，
請務必按右側圖片所示方向。

•燈罩咬合槽的位置

•安裝方法
乳白色板，安裝於燈罩架的内側。
請將燈罩上的咬合槽的一端插入燈罩架内侧
的咬合槽内，輕輕按下其他的端面，即可將
燈罩固定。

•LED燈泡的拆卸及安装方法拆卸LED燈泡
時，請務必先切斷組合式指示燈的電源拆
 卸方法

用手指捏LED燈泡的凸頭向左旋轉至燈泡
脱落燈座的卡鉤。
從產品主體中抽出LED燈泡時，請注意在
不對LED燈泡和產品主體的燈座 部分施加
力的狀況下，筆直地抽出LED燈泡。

•安装方法
用手指捏LED燈泡的頭筆直地插入燈泡到燈
座，用力向右旋轉將燈泡卡入卡鉤。

★面板安裝

在面板上安裝時，從面板前面把產品主體插入
後，在面板背面將附屬的固定金屬配件嵌入組
合式指示燈的框架上的孔内，如下圖所示擰緊
螺絲。然後鎖緊固定螺絲。此外，固定金屬配
件的附帶數量根據窗口的組合數各異。
0.39N.m~0.49N.m間的扭矩可足夠鎖緊金屬安裝
配件的螺絲。

安裝例

★安全注意事項

•在進行安裝、拆卸、接線以及保養、檢查之前
，請務必先切斷電源，特別是在拆卸LED單元
及白熾燈泡時請務必先切斷組合|式指示燈的電
源，以免引起電擊、燙傷、LED單元及白燈燈
泡的毀損。另外，請勿在燈罩被拆卸下的狀態
使用，以免因雜物混入而造成的短路以及LED
單元照光面的損壞，引起亮度下降或不點燈。

•連續點燈時，請務必依準「連續點燈時的注意
事項」中所規定的點燈條件使用，避免因過熱
而引起火災或毀損產品。更換白熾燈泡時，請
務必使用燈泡更換工具，以免燙傷手。

•接線時請使用符合輸入電壓與電流的電線，並
按左下表中的緊固扭矩擰緊接線螺絲。請勿在螺
絲鬆動的狀態下使用，以免因異常發熱而引起火
災發生的危險。

•請勿將組合式指示燈在有直射日光的地方設置使用，以免因過
熱而導致火災發生或損壞產品。

•LED燈泡的更換請使用天得原廠產品。

★使用注意事項

•連續點燈時的注意事項
10個以下組合窗(以S型換算後)的組合式指示燈
可連續點燈。使用10個以上組合窗進行連續點
燈時，請注意以下限制事項。LED照光
24VAC/DC(6、12VAC/DC)用連續點燈時，請將
點燈率控制在40%以内(跳格式點燈)。
若點燈率超過40%，請將連續點燈時間控制在
40分鐘以内。
再次點燈時請確認是否已充分冷卻。
雙色全面照光時，請切勿同時點亮R及G色。
連續點燈時,請將點燈率控制在40%以内(請實
施閃爍式點點 燈或跳格式點燈)。

•面板厚度
面板安裝時，請考慮S、H、V、L型組合式指示
燈產品的主體重量、接線電線的重量後再選定面
板厚度。

•接線螺絲的緊固扭矩
接線時請使用符合輸入電壓與電流的電線，並
按左下表的緊固扭矩擰緊接線螺絲。

•純白色照光的使用注意事項
純白色照光單元的波長變換板「顏色變換器」
是利用光學特性的產品。為滿足其原有性能，
使用時請注意以下注意事項。特別應注意,切
勿長時間於日光直射的地方對其實施保管、組
裝或使用。

•保管及使用注意事項
顏色變換器在未組裝前，請切勿從包裝袋(黑色)
中取出。若從包裝袋(黑色)取出後，長時間放置
會引起顏色發暗等，損壞光學特性。
請切勿於溫度變化劇烈、易產生結露的地方使用。
請切勿使用會損壞丙烯樹脂的藥品(酒精等)。
•使用時的注意事項
請切勿對顏色變換器使用藍色LED光源
(24VAC/DC型)以外的光源。
藍色光源的明亮度隨使用年數的增加會發生變化
，因此，顏色也可能發生變化(散亂)。
請切勿於室外使用。
請切勿在顏色變換器上進行雕刻文字標識等。
請切勿將顏色變換器與其他彩色膜(濾色鏡)並用作為另一種顏色使用

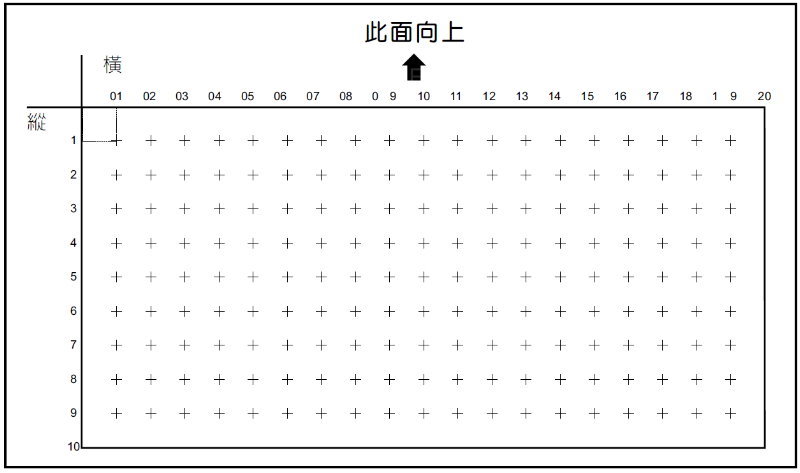

★訂購單參考

★型號說明
