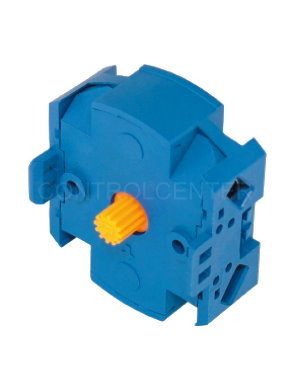

TEND 天得多段切換開關附件-接點座
★訂購組件自行組裝，參考以下示意圖

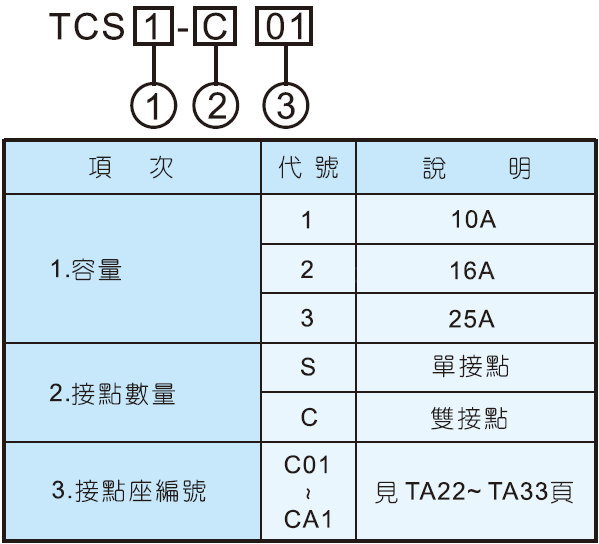

★接點座型號說明

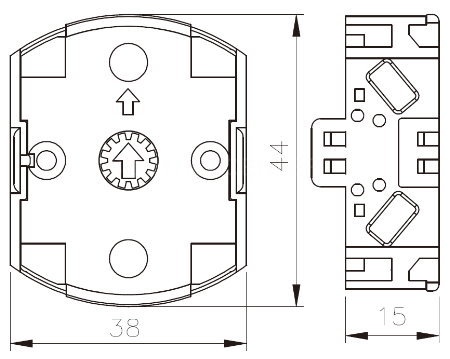

★外觀尺寸
★特性
●φ22/φ25/φ30系列上下座以獨家專利的按鈕
式組裝及拆卸，由上座、固定座與接點座三
部分組成，為三段可拆組式。
●獨創接點座模組化，拆換接點座時內部零
件不致分解四散。
●接點座可以自行組裝及拆卸，可降低客戶
因機種過多的庫存。
●接點座可依需加裝，方便的卡式固定，不
需拆鎖螺絲。
●接點螺絲由一般的側鎖式改為後鎖式，方
便客戶配線。
●將接線端子及螺絲設計在接點座內部，可
保護使用者不致誤觸電源。
●所以端子的連接片皆以護蓋保護，避免誤
觸電源。
●容量以接點座顏色區分，10A為藍色，16A
為灰色，25A為黑色。

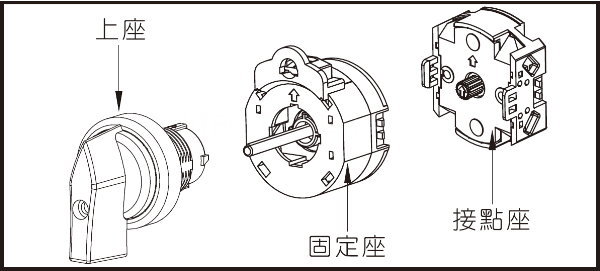

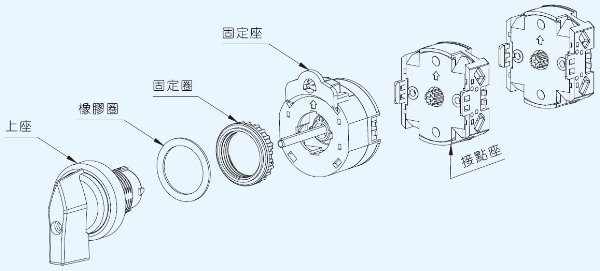

★組立圖

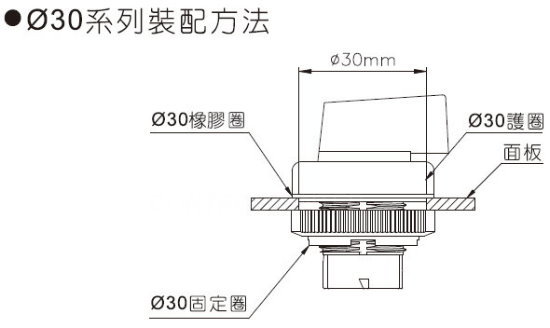

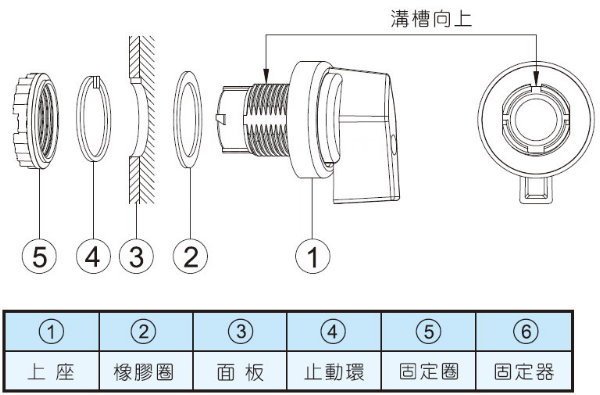

★上部之裝配
上座與橡膠圈置於面板上、插入孔徑內，
止動環置於面板下對準上座與面板之溝槽
，再將固定圈鎖緊即可。

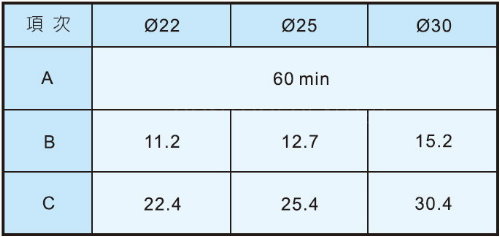

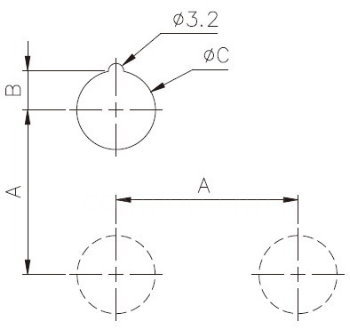

★裝配孔徑

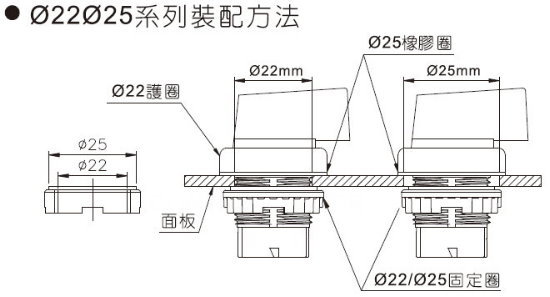

★φ22mm/φ25mm系列尺寸與構造完全相同
由一共用之固定圈固定。
★組裝方式

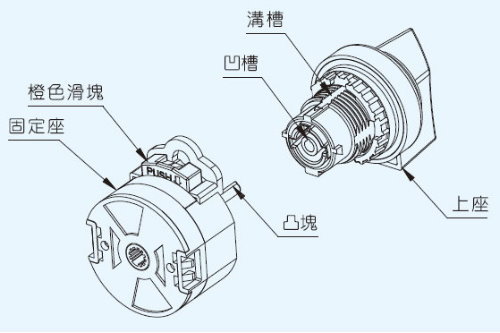

●上座與固定座之裝卸
裝配：先將固定座之凸塊對準上座凹槽插入後
旋轉固定座使固定座橙色滑塊PUSH↓對準上座
溝槽壓入，即可固定。
拆卸：以手或一字起子(螺絲刀)，插入橙色滑塊
上端之圓內，下壓橙色滑塊即可拆卸。
●固定座與接點座之裝卸
裝配：固定座上凸起之固定塊對準接點座之固定孔推入，即可固定。
拆卸：以一字起子(螺絲刀)，分別插入接點座之凸塊往上撬起，即可拆卸。
